中国爱克赛电气集团有限公司（温州竟克赛电气有限公司）

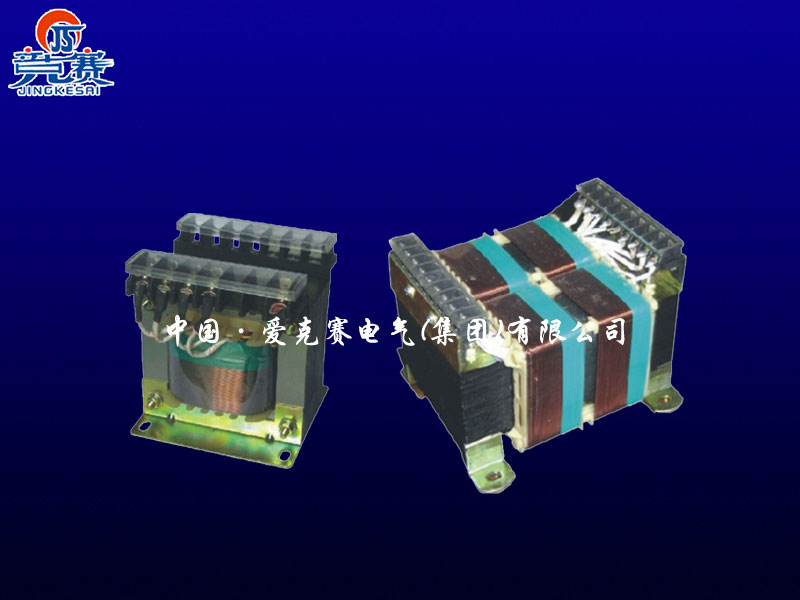

JBK3系列控制变压器适用于交流50-60HZ，输出电压不超过220V，输入额定电压不超过660V的电路中，作为各行业的机械设备，一般电器的控制电源和照明、信号灯的电源之用。本系列变压器采用先进的工艺进行制造，具有工作可靠、耗能低、体积小、接线安全、适用性广等特点，符合VDE0550、IEC204-1、IEC439、GB5226等国际、国家标准。
外形及尺寸安装图
单位(Unit)：mm
型号（Model）VA
外型尺寸
External dimensions
安装孔距
Installment pitch of holes
安装孔Installment hole K
Fmax
Bmax
Dmax
Emax
A
C
JBK3-40、63
78
72
89
56±0.4
51±2
M4
2
JBK3-100
85
85
94
64±0.4
66±2
M4
2
JBK3-160
96
91
109
84±0.4
73±2
M5
2
JBK3-250
96
105
109
84±0.4
87±2
M5
2
JBK3-300
96
115
109
84±0.4
95±2
M5
2
JBK3-400
120
109
123
90±0.4
84±2
M5
2.5
JBK3-500
120
120
123
90±0.4
97±2
M6
2.5
JBK3-630
150
112
150
122±0.5
90±2
M6
2.5
JBK3-800
150
120
150
122±0.5
100±2
M6
3
JBK3-1000
152
190
160
137±2
160±2
M6
3
JBK3-1600
176
220
184
140±2
175±2
M6
3
JBK3-2500
200
250
200
185±2
205±2
M6
4
